tomcat nio 请求链路

2026-04-17#Java #tomcat

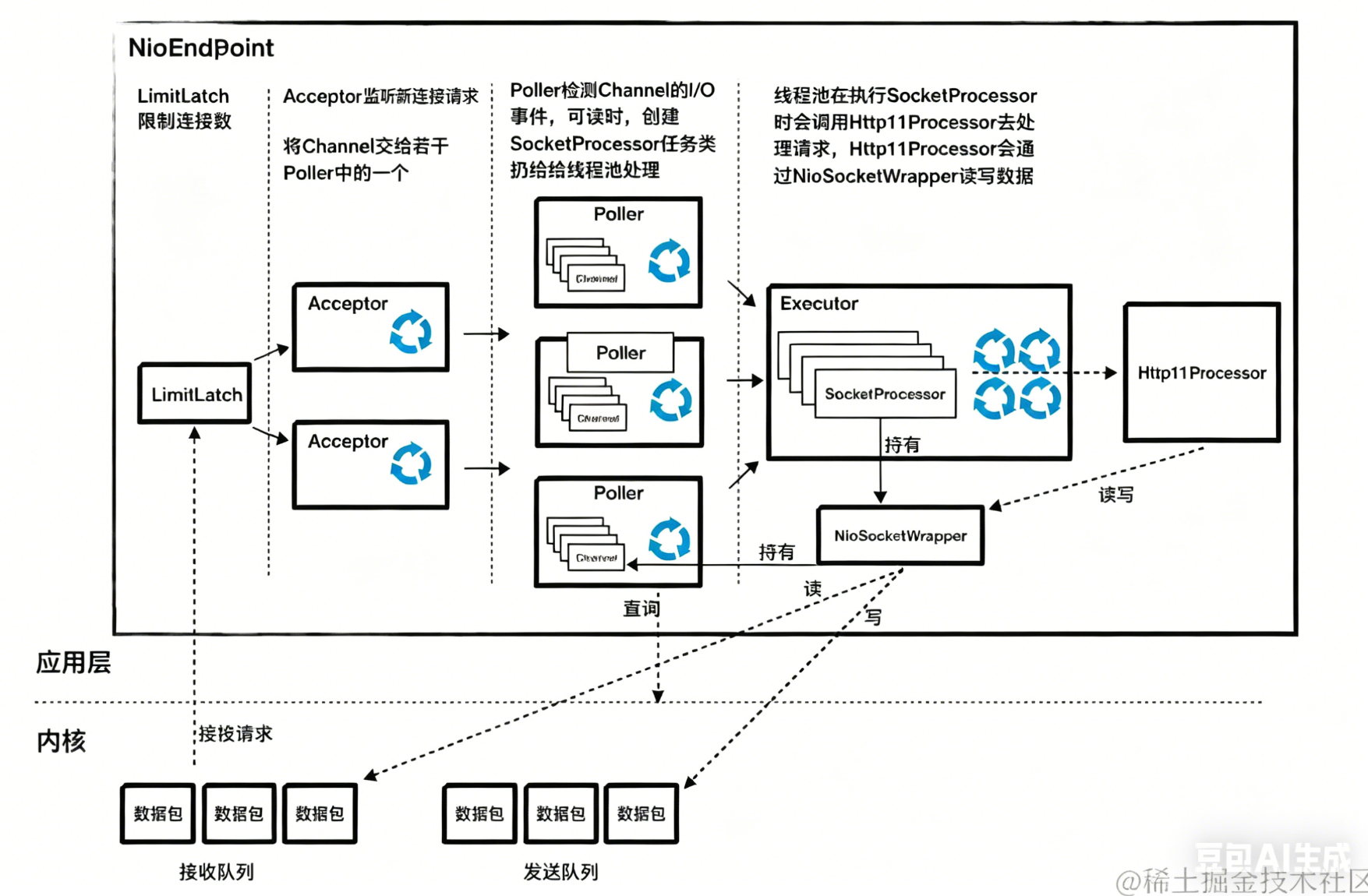

A: telnet 发起连接

B: Acceptor 线程接受连接

org.apache.tomcat.util.net.Acceptor

实现了 Runnable 接口， run() 方法内是一个循环。

void run() {

    // 1 门栓控制最大连接数
    endpoint.countUpOrAwaitConnection();

    // 2 阻塞直到连接产生
    socket = endpoint.serverSocketAccept();

    // 3 把 socket channel 丢给 Poller 中的队列
    endpoint.setSocketOptions(socket);
}

若已达到最大连接数，阻塞；否则通过。

LimitLatch门闩控制最大连接数。

protected void countUpOrAwaitConnection() throws InterruptedException {
    if (maxConnections==-1) {
        return;
    }
    LimitLatch latch = connectionLimitLatch;
    if (latch!=null) {
        latch.countUpOrAwait();
    }
}

执行endpoint.serverSocketAccept()并阻塞；若有连接事件，产生socket。

protected SocketChannel serverSocketAccept() throws Exception {
    // 这里是阻塞点, 直到有连接产生
    SocketChannel result = serverSock.accept();
    // Bug does not affect Windows platform and Unix Domain Socket. Skip the check.
    // ...
    return result;
}

a. 执行serverSock.accept()，阻塞直到有连接产生。

操作文件描述符，完成 tcp 握手，会调用系统层方法sun.nio.ch.ServerSocketChannelImpl#accept()。

b. 其他。

执行setSocketOptions()，将socket注册到Poller的队列中。
org.apache.tomcat.util.net.NioEndpoint#setSocketOptions()`

protected boolean setSocketOptions(SocketChannel socket) {
    // Allocate channel and wrapper
    NioSocketWrapper socketWrapper = null;
    NioChannel channel = null;
    NioSocketWrapper newWrapper = new NioSocketWrapper(channel, this);
    poller.register(socketWrapper);
}

a. 初始化 NioSocketWrapper 和 NioChannel 。
b. 将 socket 包装成 PollerEvent 注册给 Poller ，只关心读事件。

回到循环头。

C: Poller 线程监听读事件

org.apache.tomcat.util.net``.NioEndpoint.Poller

实现了 Runnable 接口，循环执行 run() 方法，本质是 Selector。

之前的PollerEvent都存放在events中，是一个同步队列。SynchronizedQueue

public void run() {
    while (true) {
        // 1
        hasEvents = events();
        if (wakeupCounter.getAndSet(-1) > 0) {
            // If we are here, means we have other stuff to do
            // Do a non blocking select
            keyCount = selector.selectNow();
        } else {
            keyCount = selector.select(selectorTimeout);
        }
        wakeupCounter.set(0);

        // 2
        Iterator<SelectionKey> iterator = keyCount > 0 ? selector.selectedKeys().iterator() : null;
        while (iterator != null && iterator.hasNext()) {
            SelectionKey sk = iterator.next();
            iterator.remove();
            NioSocketWrapper socketWrapper = (NioSocketWrapper) sk.attachment();
            // Attachment may be null if another thread has called
            // cancelledKey()
            if (socketWrapper != null) {
                processKey(sk, socketWrapper);
            }
        }
    }
}

处理队列中的所有PollerEvent。

把刚建立的连接，真正注册到 Selector，开始监听读事件。
用selector进行一次select，如果有读事件发生，会被 select 到。

如果 select 到读事件，遍历所有的读事件，依次调用 processKey(sk, socketWrapper)。

protected void processKey(SelectionKey sk, NioSocketWrapper socketWrapper) {
    // ...
    processSocket(socketWrapper, SocketEvent.OPEN_READ, true);
}

public boolean processSocket(SocketWrapperBase<S> socketWrapper,
        SocketEvent event, boolean dispatch) {
    sc = createSocketProcessor(socketWrapper, event);
    Executor executor = getExecutor();
    executor.execute(sc);
}

获取Executor，提交给工作线程。

循环回到 1。

D: 进入工作线程

实现了 Runnable 接口，循环执行 run() 方法。

进入工作线程后，执行org.apache.tomcat.util.net``.NioEndpoint.SocketProcessor#doRun()。

这里有大量代码，最后会执行到org.apache.coyote.http11.Http11Processor#service()。

service()的主要逻辑

1
2

这里只读取请求头（通过换行符判断），进行请求格式校验；不读请求体。
请求体数据流：从网卡进入到内核 socket 接收缓冲区（RCV BUF）；还没有进入用户进程缓冲区（Tomcat）。

何时读请求体？
Controller @RequestBody
↓
Spring 调用 inputStream.read（）
↓
Tomcat 从内核缓冲区读取 Body 字节
↓
Jackson 转成 Java 对象

初始化处理上下文

设置 socketWrapper、重置 keepAlive/openSocket/readComplete，并记录请求处理阶段。
进入主循环处理一个或多个请求（keep-alive）

循环条件包括：无错误、允许长连接、非异步、未升级、未暂停、sendfile 已完成。
解析请求行与请求头

处理不完整读取、HTTP 协议版本识别（HTTP/1.1、1.0、0.9）、暂停状态、读取超时设置等。
1
2
socketWrapper.read(buffer) 读取到连续两个换行符\r\n\r\n结束。换行符前面是请求头，后面是请求体。
处理 Upgrade 升级请求

校验升级协议，克隆并补齐请求体，发送 101，切换到升级协议并返回 UPGRADING。
控制 keep-alive 次数

执行 getAdapter().service(request, response)，并处理各类异常与错误状态。
请求收尾与复用

结束输入输出、更新统计、在可复用时 nextRequest()，恢复读超时，处理 sendfile。
根据最终状态返回 SocketState

按错误、异步、升级、sendfile、openSocket/readComplete 等条件返回 CLOSED、LONG、OPEN、SENDFILE 或 UPGRADING。

总结

telnet 发送请求

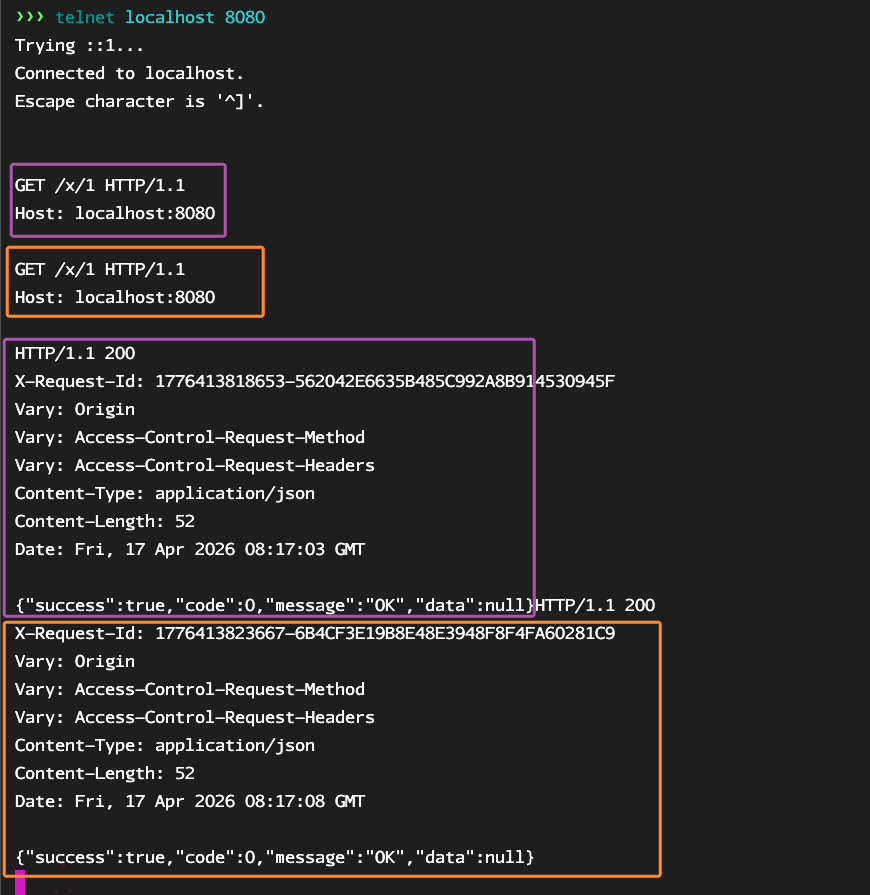

HTTP1.1 tcp 复用

可以在一个 TCP 连接中连续发送请求。
请求 1 没有响应之前，tomcat 不处理请求 2。请求 1 响应之后，tomcat 才处理请求 2。
HTTP 1.1 同一个连接，是串行、排队、顺序执行！

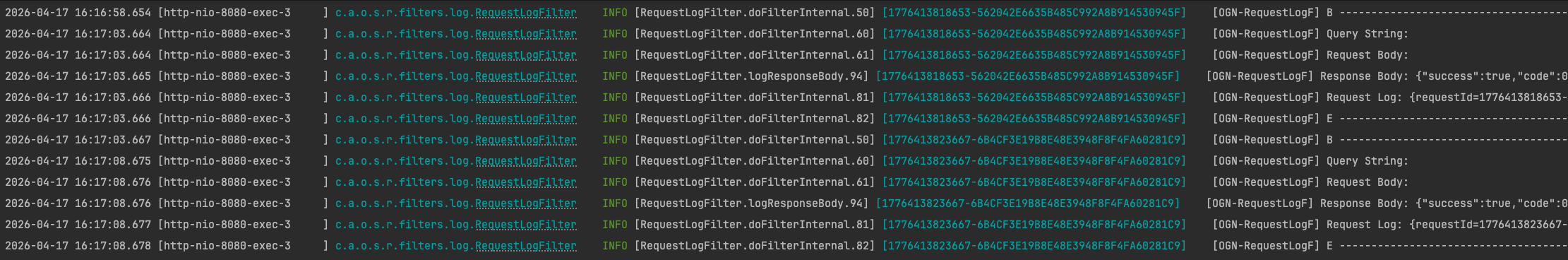

这两个请求会在同一个线程执行。

HTTP 1.1 同一个连接，是串行、排队、顺序执行！

这两个请求会在同一个线程执行。

image (1)

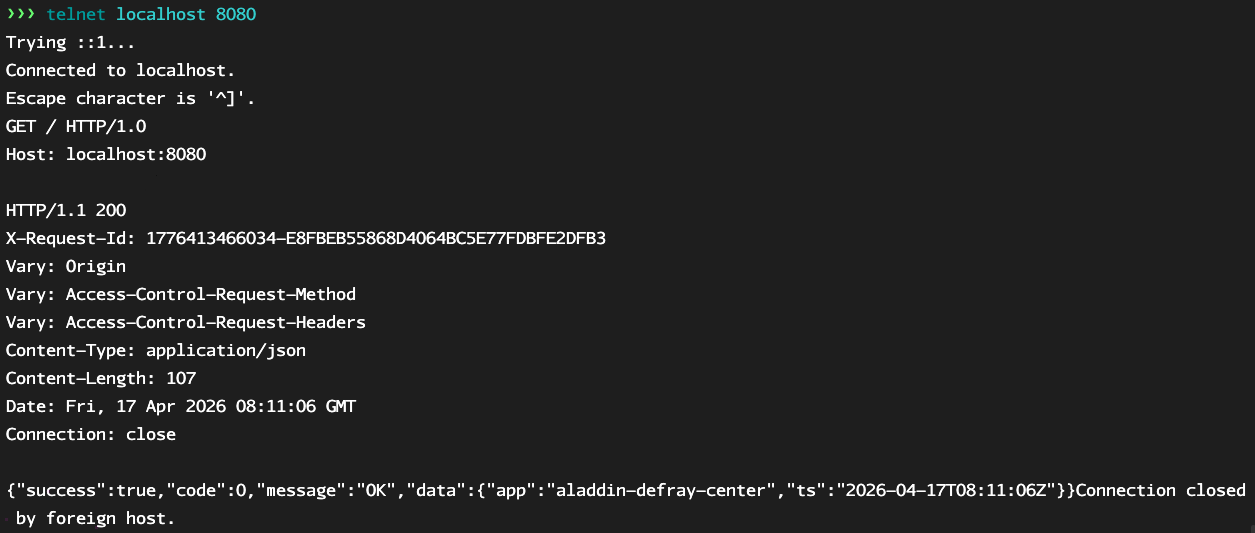

HTTP1.0 不能 tcp 复用

只能发一个请求，服务端会主动断开 TCP。

image (2)

HTTP1.1 分批发送 Header 和 Body

tomcat 完成请求头的解析后，就会派发给 servlet；不必等 body 发送完成。

在 servlet 中，读请求体会阻塞，直到客户端发完。

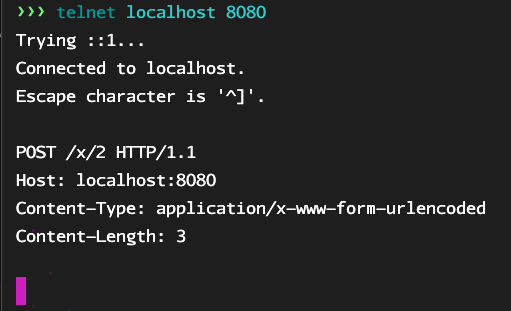

先发送请求头

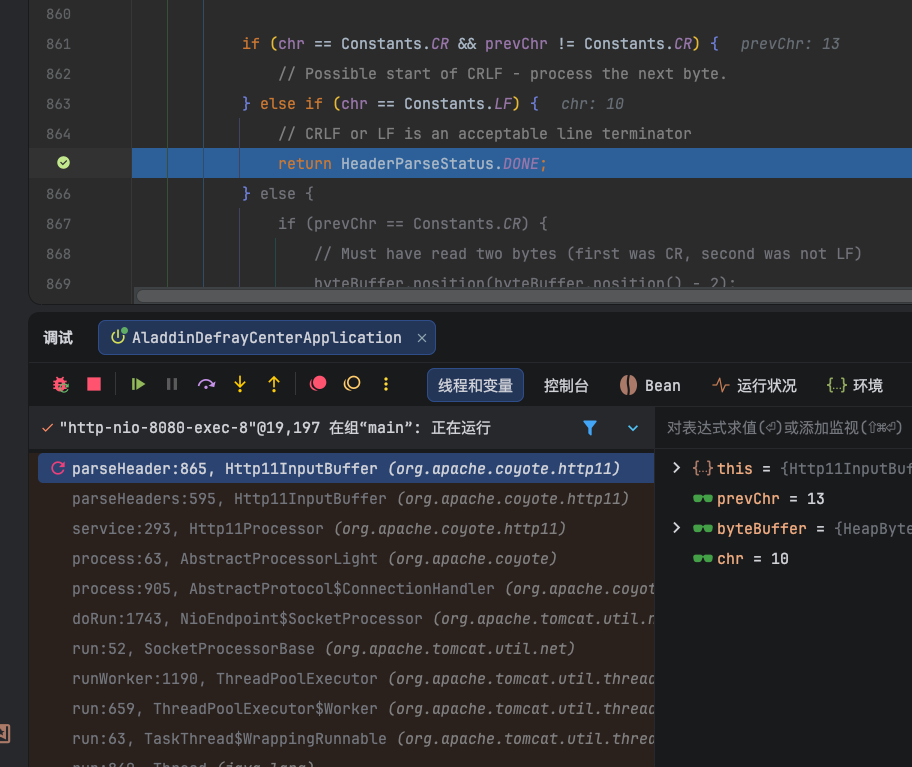

tomcat 收到可读事件，工作线程解析请求头。

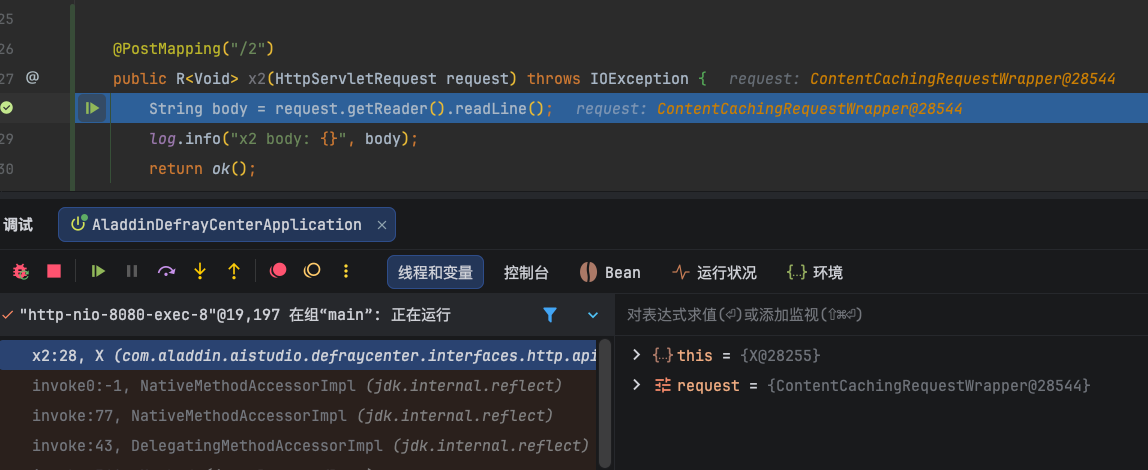

tomcat 进入Controller，read 阻塞。

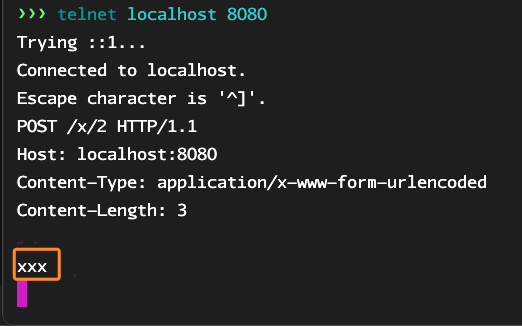

客户端发送请求体

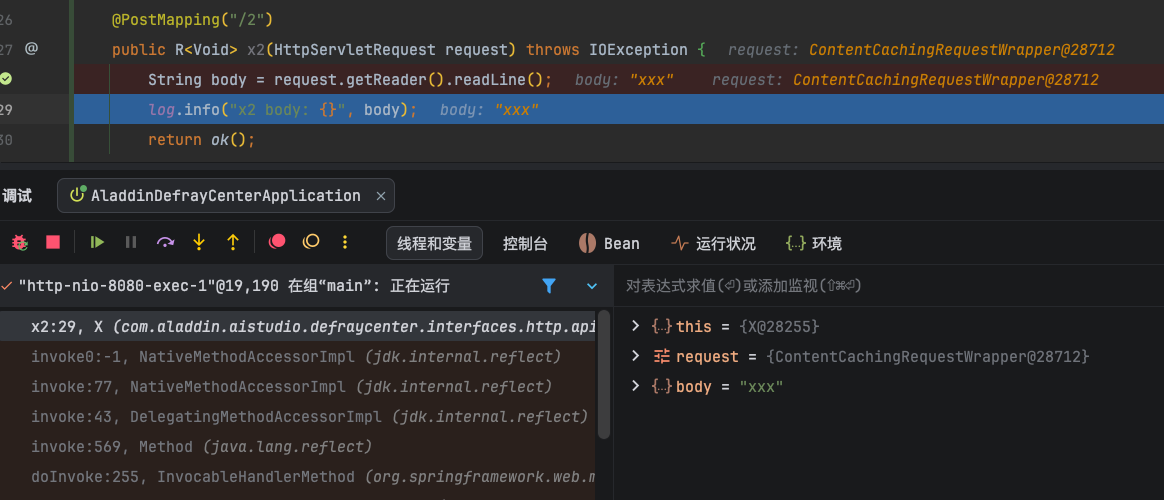

服务端 read 成功。
